네트워크 토폴로지 : Network Topology

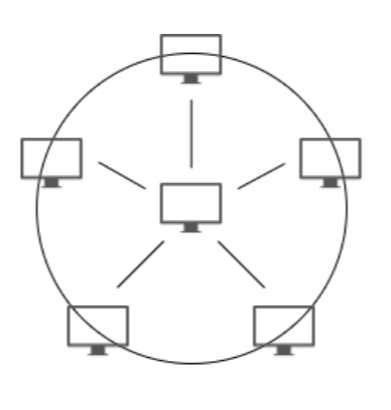

네트워크 토폴로지는 컴퓨터 네트워크 요소(링크, 노드)를 물리적으로 연결해 놓은 것, 혹은 그 방식을 말한다.

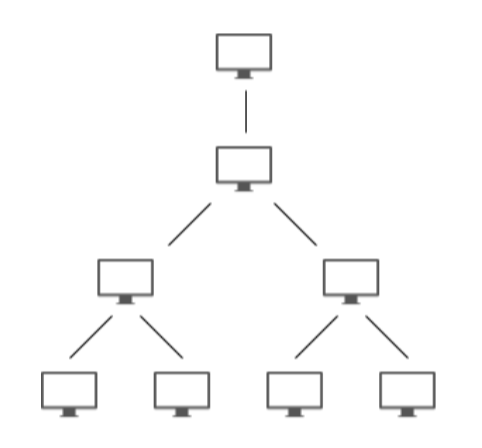

1.  트리형

트리형 네트워크는 트리(Tree) 구조의 형태로 구성된 네트워크로, 통제 및 유지 보수가 용이하다. 하지만, 병목현상이 발생할 수 있고 상위 노드에서 장애 발생시 하위 노드들에게 전부 영향이 간다.

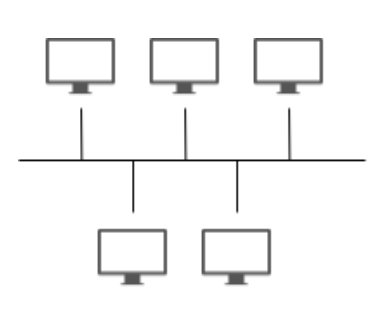

2.  버스형

버스형 네트워크는 중앙회선 하나에 여러 노드들이 연결되어 있는 방식으로 근거리 통신망(LAN)에서 자주 볼 수 있는 형태이다. 하나의 컴퓨터가 장애가 생겨도 전체적인 네트워크에는 문제가 없다는 장점이 있으나, 통신 회선자체에 문제가 생기면 전체 시스템에 영향을 준다.

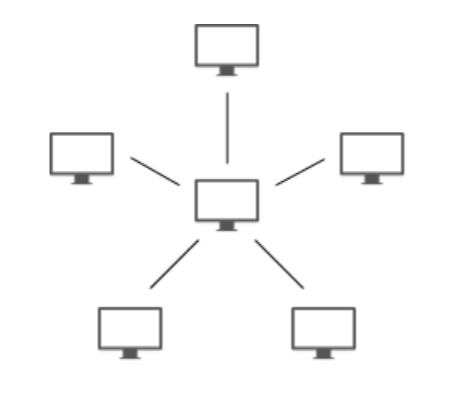

3.  스타형

스타형 네트워크는 중앙에 있는 컴퓨터를 중심으로 다른 노드들이 연결된 중앙 집중식 형태이다. 유지보수 및 관리가 편하고, 단말 노드들이 고장나도 발견이 쉽고 시스템에 문제가 없다. 하지만, 중앙 집중식 형태라 중앙에서 문제가 생기면 시스템 자체에 문제가 생긴다.

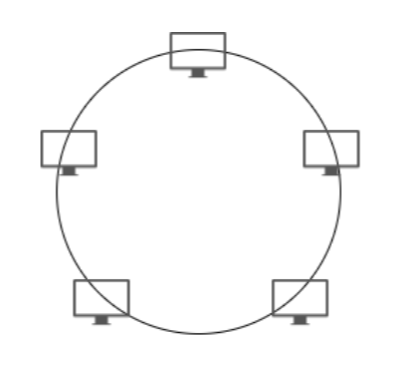

4. 링형

링형 네트워크는 인접해 있는 노드들을 연결하는 전송 형태이다. 전송매체 고장 시 발견이 용이하나, 단말의 추가 및 상제가 어렵다는 단점이 있다.

5. 그물형

그물형 네트워크는 모든 노드들이 상호 연결된 형태이다. 통신 회선에 문제가 생겨도 다른 경로로 통신이 가능하다. 하지만, 새로운 노드가 들어올 때, 초기 구성 시에 많은 비용을 요구한다.
